Direkt befeuerte Geräte

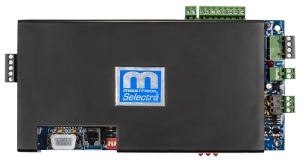

DFM-Temperiersysteme von Maxitrol  sind für den Einsatz in direkt gasbe­feu­erten, DFM14 and 44Zuluftheizungen vorge­sehen. Die Systeme DFM 14 und DFM 14 E regeln die Ablufttemperatur. Die Serie „E“ ist so konzi­piert, dass sie den geltenden Spezifikationen der ANSI Z83.18 entspricht.

DFM-Temperiersysteme von Maxitrol sind für den Einsatz in direkt gasbe­feu­erten, Zuluftheizungen vorge­sehen. Die Systeme DFM 44 und DFM 44 E regeln die Raumtemperatur. Die Serie „E“ ist so konzi­piert, dass sie den geltenden Spezifikationen der ANSI Z83.18 entspricht.

DFM14 and 44

Die Systeme MP2 und MP2+ sind ideal für mehrere zeitab­hängige sowie tempe­ra­tur­kri­tische Prozessanwendungen, die Temperaturen von 16 °C (60 °F) bis 116 °C (240 °F) erfordern.



Teilenummer Beschreibung
AM02, (AM02+ for MP2+) Verstärker
TDM02 Schnittstelle (Tastatur-Anzeige)
TM02 (optional) Multifunktions-Zeitsteuerung



Die elektro­ni­schen Gasmodulationssysteme der Selectra Serie 14 sind in erster Linie als Komponenten für direkt befeu­erter Zuluftheizungen konzi­piert. Sie können vor Ort in bestehenden Anlagen nachge­rüstet oder für die Installation in neue Anlagen spezi­fi­ziert werden.

Die elektro­ni­schen Gasflammenmodulationssysteme der Selectra Serie 14+ sind in erster Linie als Komponenten für direkt befeu­erter Zuluftheizungenkonzipiert. Das System ist für die Installation neuer Geräte spezi­fi­ziert und kann in bestehende Geräten im Feld nachge­rüstet werden. (Fragen Sie den Gerätehersteller nach der Kompatibilität.)

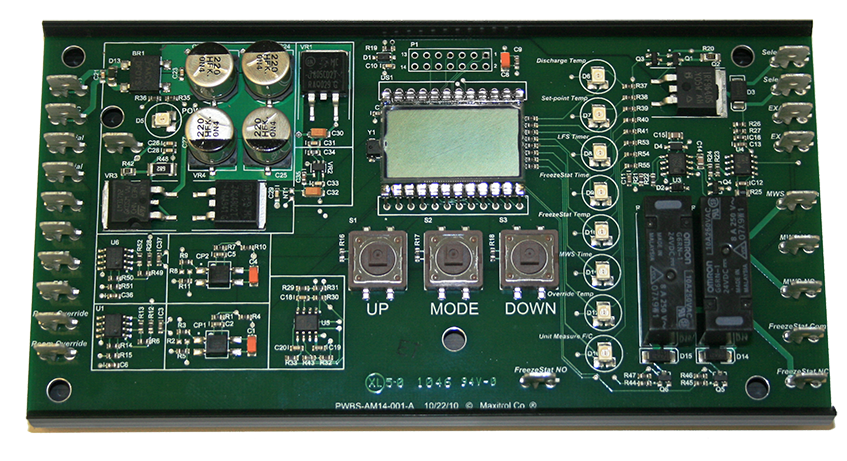

Selectra AM1014+

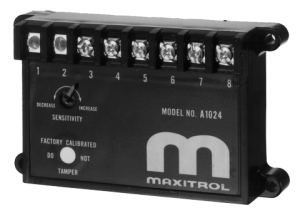

Die elektro­ni­schen Gasflammenmodulationssysteme der Selectra Serie 24 sind speziell für Anwendungen wie trans­por­table, direkt befeuerte Heizgeräte entwi­ckelt worden. Siehe Maxitrol Bulletin MMR_MR_MR_MT der M/MR-Ventilauswahl und Anwendungstabelle.

Die elektro­ni­schen Flammenmodulationssysteme der Selectra Serie 44R sind in erster Linie als Komponenten für Raumheizungen von direkt befeu­erten Geräten konzi­piert. Sie können vor Ort in bestehende Anlagen nachge­rüstet oder für die Installation neuer Anlagen spezi­fi­ziert werden. Das System der Serie 44R verwendet modulie­rende sowie modulierend-regulierende Ventile. Das System ist mit allen Gasarten kompa­tibel. Siehe Maxitrol Bulletin MMR_MR_MR_MT der M/MR-Ventilauswahl und Anwendungstabelle.

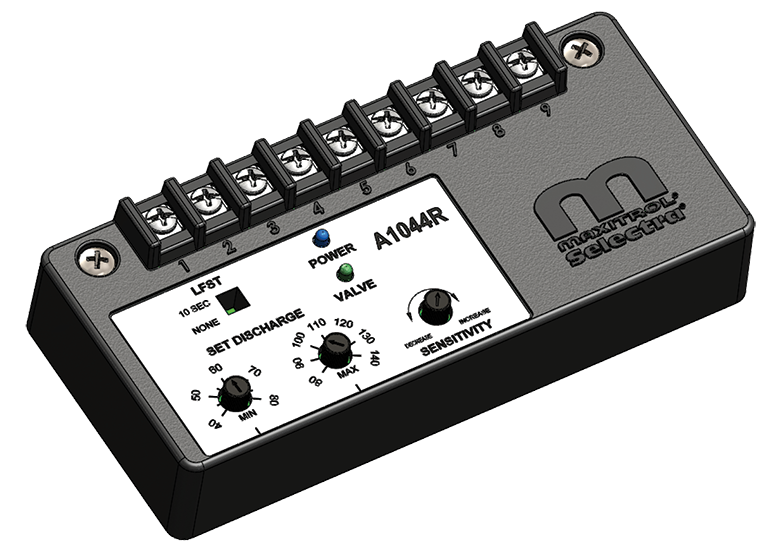

Selectra A1044R

Die elektro­ni­schen Flammenmodulationssysteme der Selectra Serie 94 werden in gewerblichen/industriellen Anwendungen einge­setzt. Das System kann für direkt oder indirekt befeuerte Geräte konfi­gu­riert werden. Die Systeme der Serie 94 verwenden modulie­rende sowie modulierend-regulierende Ventile. Die Auswahl der M/MR-Ventile und die Anwendungstabelle finden Sie im Maxitrol Bulletin MMR_MT.

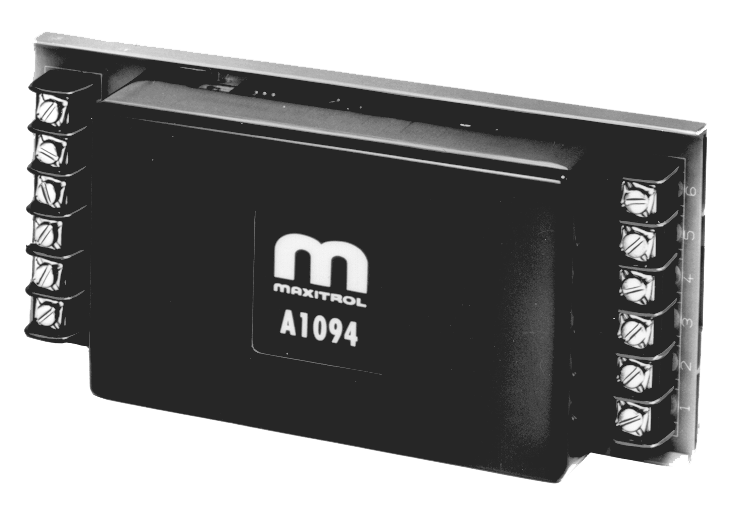

Selectra A1094

Indirekt befeuerte Geräte

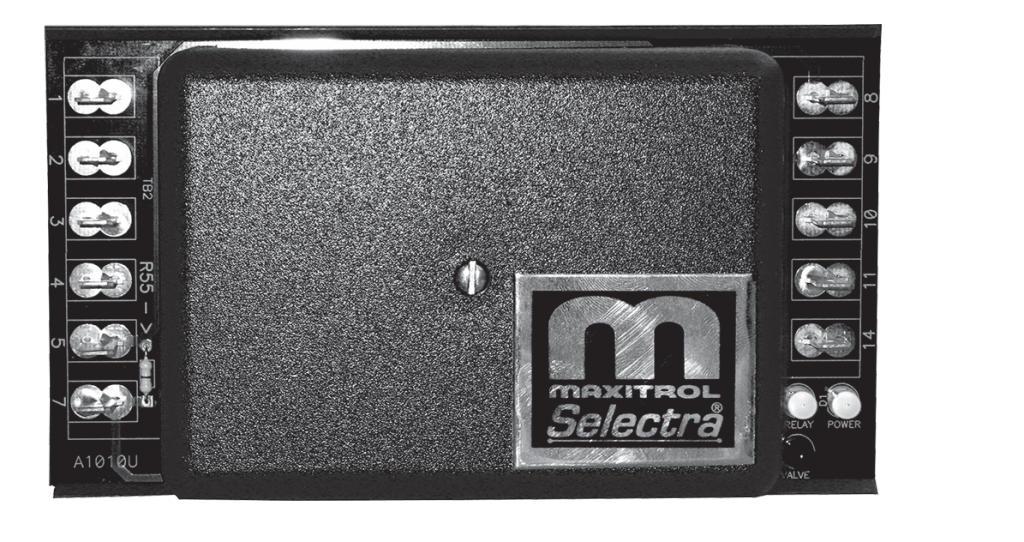

Selectra Series 20 A1010UDie elektro­ni­schen Flammenmodulationssysteme der Selectra Serie 20 wurden haupt­sächlich für die gewerb­liche und indus­trielle Raumbeheizung, als Komponenten indirekt befeu­erter Anlagen mit atmosphä­ri­schen Brennern, konzi­piert. Die Selectra Baureihe 20 ist für einen oder mehrere (bis zu vier) Heizöfen konzi­piert. Das System verwendet modulie­rende sowie modulierend-regulierende Ventile.

Selectra Series 21 A1010UDie elektro­ni­schen Gasflammenmodulationssysteme der Selectra Serie 21 sind in erster Linie als Komponenten für indirekt befeuerte Zuluftheizungen mit atmosphä­ri­schen Brennern konzi­piert. Die Serie 21 kombi­niert die Fähigkeiten der Serien 21 und 31 und ist für einen oder mehrere (bis zu vier) Heizöfen konzi­piert. Die Systeme der Serie 21 verwenden modulie­rende sowie modulierend-regulierende Ventile.

Selectra 92 Series A1092Die elektro­ni­schen Gasflammenmodulationssysteme der Selectra-Serie 92 sind für indirekt befeuerte Anwendungen mit höherem einstu­figem Reduzierverhältnis (Turndown) entwi­ckelt worden. Die Systeme der Selectra-Serie 92 verwenden modulie­rende sowie modulierend-regulierende Ventile.

Selectra 94 TD94EDie elektro­ni­schen Gasflammenmodulationssysteme der Selectra Serie 94 werden in kommerziellen/industriellen Anwendungen einge­setzt. Die Systeme können für direkt oder indirekt befeuerte Geräte konfi­gu­riert werden. Die Systeme der Selectra Serie 94 verwenden modulie­rende sowie modulierend-regulierende Ventile.

Signalwandler

Maxitrol’s Signalwandler können in direkt- oder indirekt-befeuerten Gasanwendungen einge­setzt werden. Sie können in existie­rende Anlagen nachge­rüstet oder für neue Anlagen spezi­fi­ziert werden.



Modell Eingang (Kontrolsignal)
SC11‑B 4–20 mA oder 0–10 VDC Eingang (ersetzt SC10-A6S2, SC10-V6S2, SC10-B6S1)
SC11‑S 4–20 mA oder 0–10 VDC Eingang mit einstell­barem „Low Fire Start Timer“ (Kleinlaststart-Schaltuhr)
SC25S 4–20 mA oder 0–10 VDC Eingang mit Min/Max Ablufttemperaturgrenzwert
sowie optional einstell­barer Kleinlaststart-Schaltuhr (ersetzt SC20C-B6S2)
SC30 0–10 VDC Eingang für indirekt befeuerte Gasanwendungen mit 2‑Geschwindigkeitsinduktoren und 2‑Stufenventil
SC30-SM2 0–10, 2–10 VDC oder 0–20, 4–20 mA
SC40 0–10, 2–10 VDC oder 0–20, 4–20 mA
SC40-SM2 0–10, 2–10 VDC oder 0–20, 4–20 mA
D‑SC1 0–5, 1–5, 0–10 VDC oder 1–20, 4–20 mA

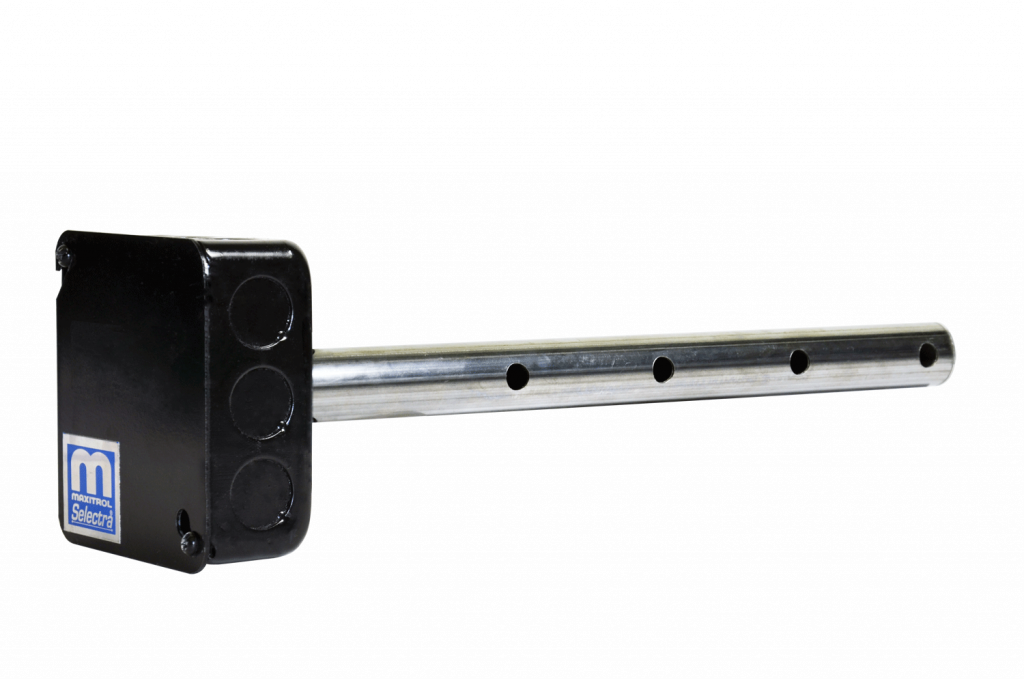

Mischrohre

Wird bei den häufigsten Kanalsensoranwendungen und Einlassluftsensoren verwendet.



Modell Länge
MT1‑9 or MT2‑9 9″
MT1-12 or MT2-12 12″
MT1-23 or MT2-23 23″
MT1-28 or MT2-28 28″
MT1-57 57″
Mt1-72 72″

Optionen

Modell Beschreibung
ES225 Modifiziert TS244 (Verwendung mit TD244)
ES261‑1 Split TD114 – Remote Selector (Verwendung mit ES261‑2)
ES261‑2 Split TD114 – Remote Selector (Verwendung mit ES261‑1)



Sensoren um Zurücksetzen der Einlassluft

Modell Beschreibung
TS10765A Reset 8:1 Verhältnis
TS10765B Reset 5:1 Verhältnis
TS10765C Reset 3:5:1 Verhältnis

Zubehör

Modell Beschreibung
101408 Wählanschlag für 75° – TD114 installiert
101714 Wählanschlag für 140° – TD114B
KT/94DS Wählanschlag für TD92
KT/294DS Wählanschlag für TD294
EA-14 A1014 Gehäuse für 4 1/2″ x 7″
EA-44 A1044 Gehäuse für 4 1/2″ x 9″
EC94-36 36″ Verlängerungskabel für TD94 und TD294
ETD‑1 Gehäuse für TD114, TD120, TD121
ETP‑1 Abdeckhaube, ohne Gehäuse für TD114, TD120, TD121

Paktronics Serie

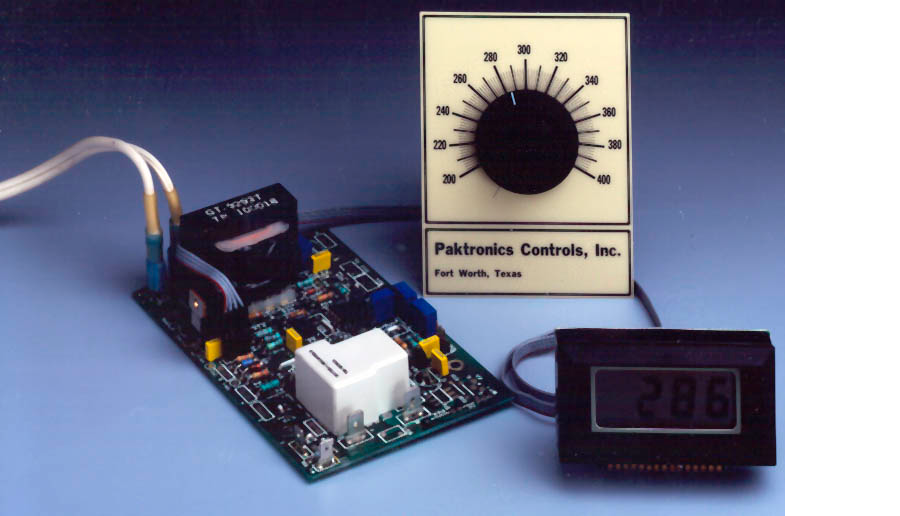

Paktronics Beta SeriesDie elektro­ni­schen Temperaturregler der Beta-Serie mit offener Bauweise sind eine kosten­günstige Alternative zur Verwendung mecha­ni­scher oder pneuma­ti­scher Thermostate oder zur Verwendung teurer, platten­mon­tierter Temperaturregler.

In Verbindung mit der Digitalanzeige LCD3000 bieten die Temperaturregler den Komfort einer digitalen Anzeige der tatsäch­lichen Prozesstemperatur. Die flexiblen Drahtfühler elimi­nieren die Probleme von Kapillarrohrknicken und ‑bruch. Schnellanschlussklemmen ermög­lichen eine schnelle Installation und Wartung. Die Regler der Beta Baureihe sind für Anwendungen geeignet, die eine genaue, wieder­holbare Temperaturregelung über einen engen Toleranzbereich anstreben.

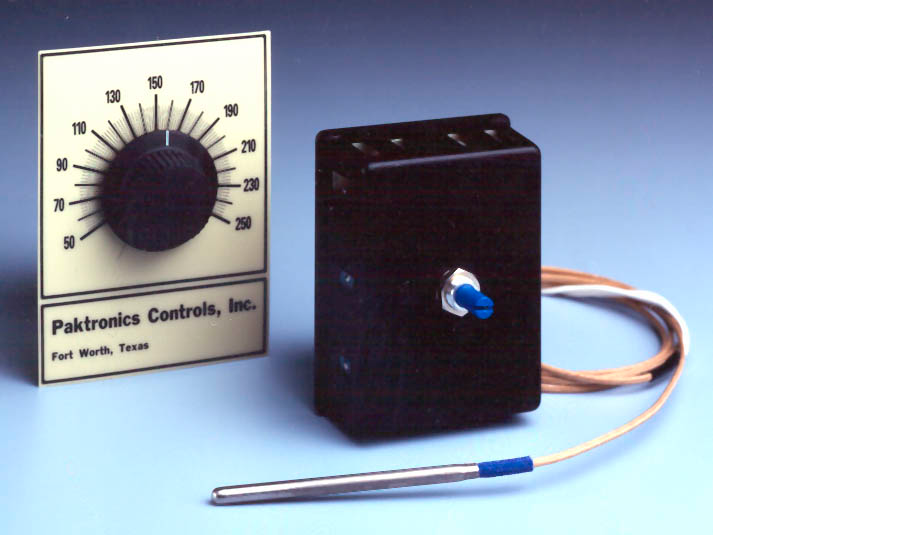

Pakstat Series 1Das elektro­nische Thermostat der Pakstat Serie I ist eine kosten­günstige Alternative zum Einsatz von mecha­ni­schen, pneuma­ti­schen Thermostaten oder DIN-Temperaturreglern. Mit dem flexiblen Drahtsensor der Pakstat Serie I werden Probleme der Kapillarrohrabknickung und des Bruchs vermieden. Der Flachsteckanschluss ermög­licht eine schnelle Montage und Wartung. Die Regler der Pakstat Serie I sind für Anwendungen geeignet, die eine genaue, wieder­holbare Temperaturregelung durch einen schmalen Totband anstreben.

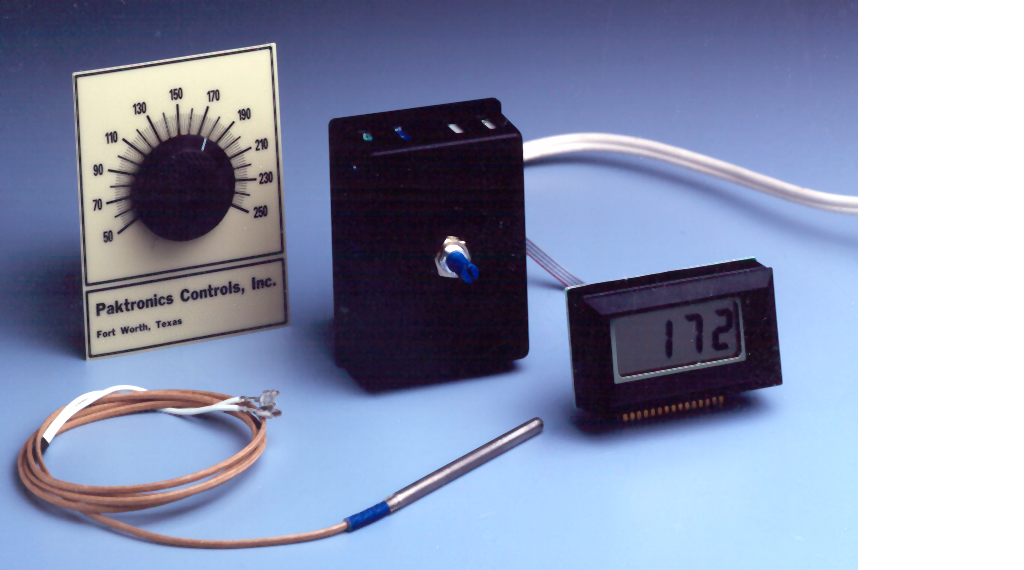

Pakstat Series II

Die elektro­ni­schen Thermostate der Pakstat Serie II sind eine kosten­günstige Alternative zu mecha­ni­schen oder pneuma­ti­schen Reglern mit separaten Thermometern oder DIN-Temperaturregler. In Verbindung mit der digitalen Anzeige des Modells LCD3000 bietet es den Komfort einer digitalen Anzeige der Prozesstemperatur. Die LCD3000 ist eine 3–1/2‑stellige Anzeige mit einer Auflösung von 1°. Die Genauigkeit von 1% +/- eine Stelle erfüllt die Forderungen der meisten Normen für Lebensmittellagerung. Mit dem flexiblen Drahtsensor der Pakstat Serie II werden Probleme der Kapillarrohrabknickung und des Bruchs vermieden. Der Flachsteckanschluss ermög­licht eine schnelle Montage und Wartung.

Die Regler der Pakstat Serie II sind für Anwendungen geeignet, die eine genaue, wieder­holbare Temperaturregelung durch einen schmalen Totband (bis zu +/- 1°) anstreben.

Trakstat

Die elektro­ni­schen Thermostate der Trakstat-Serie sind eine kosten­günstige Alternative zum Einsatz von mecha­ni­schen oder pneuma­ti­schen Reglern. Die konstruktive Flexibilität der Trakstat sowie ihre wirtschaft­liche Gestaltung erfüllen die Forderungen der meisten Gerätehersteller (OEMs) für einen Temperaturregler.

Der Trakstat-Regler kann einen RTD-Sensor oder einen Thermistor mitein­be­ziehen. Diese Art von Sensoren vermeiden Probleme durch Zerknicken von Kapillarröhre und ihre Kalibrierung ist unabhängig von atmosphä­ri­schen Druckänderungen.

Der Trakstat bietet vielseitige Montagemöglichkeiten. Zu den Sollwertoptionen gehören ein werkseitig einge­stellter fester Sollwert, eine einras­tende Steuerwelle oder ein externes Potentiometer bei begrenztem Einbauplatz. Das von U.L. und C.S.A. anerkannte 20 Ampere-Ausgangsrelais entspricht den meisten Belastungsanforderungen und kann zum Betreiben eines Halbleiterrelais konfi­gu­riert werden. Der Flachsteckanschluss ermög­lichen eine schnelle Installation und Wartung.

TitelBeschreibungVersionherunterladen
DFM Temp. Control System

Literature; For direct fired makeup air heaters. DFM14 & 14E control discharge air temperature. DFM44 & 44E control space temperature.

🇺🇸 FL2104 01/06 herunterladenVorschau
MP2 & MP2+ Series

Literature; Programmable process & temperature control system.

🇺🇸 MP2_MS_EN_04.2008 herunterladenVorschau
MP2

Programming Guide; Programming, operation, field checklist, valve adjustment.

🇺🇸 MP2_UG_EN_07.2007(08.2013) herunterladenVorschau
MP2+ Temperature Controller

User/Programming Guide; for multiple temperature critical & time sensitive process applications required temperatures 60°F to 240°F.

🇺🇸 MP2+_UG_EN_07.2007(08.2013) herunterladenVorschau
SC11 Signal Conditioners

Installation Instructions; For direct or indirect fired applications. Drives multiple Selectra valves simultaneously.

🇺🇸 SC11_OEM_MS_EN_11.2017 herunterladenVorschau
SC11 & SC25S Signal Conditioner

Installation Instructions; Analog signal conditioners convert selectable 0-10 VDC or 4-20 mA control signal to an output level capable of driving one or more Selectra valves.

🇺🇸 SC11S_25S_MS_EN_11.2017 herunterladenVorschau
SC30 Signal Conditioner

Installation Instrucitons; Converts a selectable 0-10 VDC to a 0-20 VDC signal capable of driving a Selectra valve.

🇺🇸 SC30_MS_EN_09.2012 herunterladenVorschau
SC30-SM2 Signal Conditioner

Installation Instructions; Used with M420, M520, M620 on atmospheric indirect fired heaters w/sectioned manifold & 2-speed inducer.

🇺🇸 SC30-SM2_MS_EN_12.2020 herunterladenVorschau
Selectra Series 14 & 44

Condensed Catalog; Series 14: makeup air heating, direct fired equipment. Series 44: space heating, direct fired equipment.

🇺🇸 SEL1444_CC_EN_12.2015 herunterladenVorschau
Selectra Series 20 & 21

Condensed Catalog; Series 20: space heating, indirect fired units w/atmospheric burners. Series 21: makeup air heating, indirect fired units w/atmospheric burners.

🇺🇸 SEL2021_CC_EN.08.2014 herunterladenVorschau
Selectra Series 14 & 94

Literature; Paint spray booth applications: Series 14 dual temp dials; w/switch; integral to amplifier. Series 94 dual dial w/LED display; "M" series microprocessor.

🇺🇸 MS2101 (09/03) herunterladenVorschau
TDDFM14 Thermostat

Owner's Manual; Features, wiring & mounting, programming, trouble shooting.

🇺🇸 TDDFM14_OM_EN_11.2003 herunterladenVorschau
TDFM44 Thermostat

Owner's Manual; Features, wiring & mounting, programming, trouble shooting.

🇺🇸 TDFM44_OM_EN_11.2003 herunterladenVorschau
