SENTRY GT – GT TCO & GS EFV
para instalaciones nuevas y heredadas en el Reino Unido
SENTRY Legacy GT TCO
y GT TCO + GS EFV
- DESCRIPTION
- FEATURES
- CERTIFICATIONS
Para instalaciones LEGACY en el Reino Unido
El dispositivo de corte térmico(GT20BLC0) para instalaciones heredadas está disponible como unidad individual
El dispositivo de corte térmico Legacy GT en combinación con una válvula de exceso de caudal SENTRY GS(GS20HT6LCZ) es el primer TCO que puede enroscarse directamente en la salida de una válvula de control de emergencia de un contador de gas (ECV con conexiones BS 746).
Este PRODUCTO se ha diseñado específicamente para las instalaciones existentes en el Reino Unido y puede instalarse sin interrumpir el suministro de gas a las propiedades vecinas. Proporciona protección adicional a una instalación de contadores con <1,0 mbar (10 kPa) de caída de presión.
- Código del PRODUCTO:
- GS20HT6LCZ(TCO heredada + EFV)
- GT20BLC0(TCO heredada)
- Conexiones roscadas
- L – Rosca interior conforme a BS746
- C – Rosca exterior conforme a BS746
- Gases combustibles: Apto para gases según EN 437
- Rango de temperatura ambiente:
- -20°C a 60°C (Legacy TCO + EFV)
- -20°C a 80°C (TCO heredada)
- Rango de temperatura de liberación: 100°C – 8 K
- Capacidad térmica: 30 min hasta 650°C conforme a DIN 3586
- Presión nominal:
- MOP 0,1 (SENTRY GS EFV máx. 100mbar/10kPa)
- MOP 0,2 (con rosca de entrada BS 746 máx. 200 mbar / 20 kPa)
- Fuga interna permitida: < 30 l/h (aire) para pasar a través del dispositivo cerrado.
- Material de la carcasa: Acero
- Cumple con la nueva IGEM/G/5 Edición 3, 2022 para gas en edificios de ocupación múltiple.
- Directiva sobre equipos a presión (2014/68/UE)
- Según DIN 3586:2003 (SENTRY GT)
- Según DIN 30652-1 (SENTRY GS) Factor de cierre fs: fs<1,45 (Tipo K)
- Tras las alemanas DVGW-TRGI 2018 y DVFG-TRF 2021

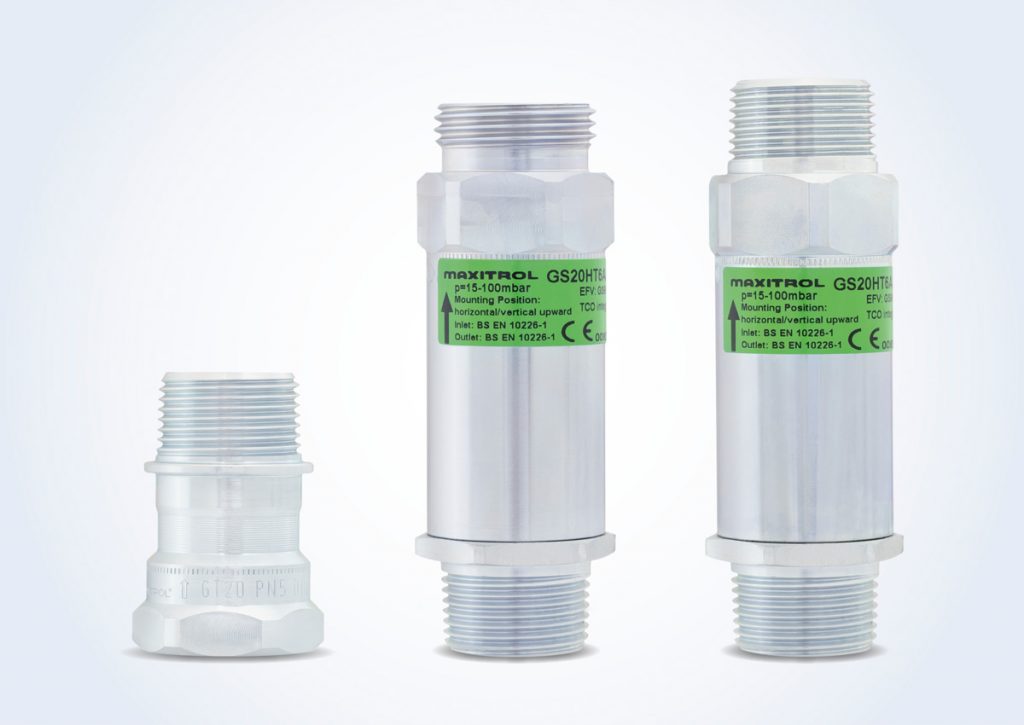

CENTINELA GT TCO
& GT TCO + GS EFV
- DESCRIPTION
- FEATURES GS + GT
- FEATURES GT
- CERTIFICATIONS
Para instalaciones NUEVAS en el Reino Unido
SENTRY GT TCO + SENTRY GS EFV es un dispositivo de corte térmico (TCO) combinado con una válvula de exceso de caudal (EFV) como una sola unidad. Este PRODUCTO ha sido diseñado para instalaciones nuevas en el Reino Unido.
Los dispositivos de corte térmico (TCO) SENTRY GT ayudan a evitar que el gas fluya hacia los componentes aguas abajo que pueden no resistir las altas temperaturas. Los TCO SENTRY GT cortan automáticamente el flujo de gas a temperaturas entre 92 °C y 100 °C.
A la temperatura de liberación, el mecanismo de liberación (sensor de temperatura) desbloquea la unidad de cierre, que se desplaza hacia el asiento de la válvula dando lugar a un cierre hermético al gas. Las SENTRY GTs™ permanecen cerradas durante un periodo mínimo de 30 minutos a temperaturas de hasta 650 °C (Maxitrol ha probado hasta 925 °C) y después de enfriarse.
SENTRY GT puede instalarse aguas arriba o aguas abajo de la válvula de control de emergencia (VCE). Este PRODUCTO está diseñado para instalaciones nuevas en el Reino Unido.
- Códigos de PRODUCTO: GS20HT6ACZ, GS20HT6AAZ
- Conexiones roscadas:
- A – Rosca exterior según DIN EN 10226-1/ISO 7-1 (cónica)
- C – Rosca exterior conforme a BS 746
- Gases combustibles: Apto para gases según EN 437
- Rango de temperatura ambiente: – 20 °C a 60 °C
- Rango de temperatura de liberación: 100 °C – 8 K
- Capacidad térmica: 30 min hasta 650 °C conforme a DIN 3586
- Presión nominal: MOP 0,1 (SENTRY GS EFV)
- Caudal nominal: 6 m³/h (gas natural), 4,8 m³/h (aire)
- Fuga interna permitida: < 30 l/h (aire) para pasar a través del dispositivo cerrado.
- Material de la carcasa: Acero
- Código del PRODUCTO: GT10… – GT 150…
- Conexiones roscadas: DIN EN 10226-1 / ISO 7-1
- Conexiones de brida: DIN EN 1092-1:2018-12 (PN 16) / ISO 7005-1
- Gases combustibles: Apto para gases según EN 437
- Rango de temperatura ambiente: – 20 °C a 80 °C (abierto)
- Rango de temperatura de liberación: 100 °C – 8 K
- Clasificación térmica:
- 30 min hasta 650 °C según DIN 3586
- Maxitrol probado hasta 925 °C (conforme a la norma ISO 843 máx. 1 hora) N
- Presión nominal: MOP 5 (según DIN 3586)
- Fuga interna permitida: < 30 l/h (aire) para pasar a través del dispositivo cerrado.
- Material de la carcasa: Acero
- Cumple con la nueva normativa IGEM / G / 5 Ed. 3, 2022 para gas en edificios de ocupación múltiple (Reino Unido)
- Directiva sobre equipos a presión (2014 / 68 / UE)F
- Según DIN 3586:2003 (SENTRY GT)
- Según DIN 30652-1 (SENTRY GS)
- Factor de cierre fs: fs < 1,45 (Tipo K)
- Tras las alemanas DVGW-TRGI 2018 y DVFG-TRF 2021

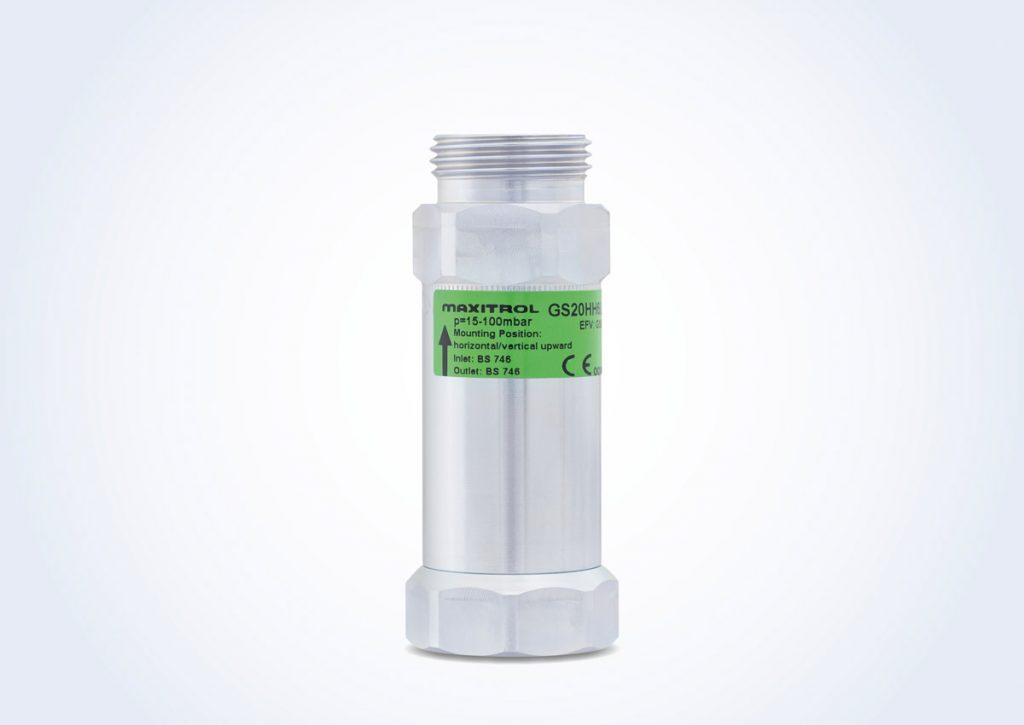

SENTRY GS EFV
- DESCRIPTION
- FEATURES
- CERTIFICATIONS
Para instalaciones NUEVAS en el Reino Unido
Las válvulas de exceso de caudal SENTRY GS para instalación residencial, cierran el paso de gas cuando se alcanza un caudal de cierre predefinido. El ajuste de fábrica de Maxitrol (100%) proporciona un caudal de cierre preciso y fiable.
- Códigos de PRODUCTO: GS20HH6LCZ
- Conexiones roscadas:
- C – Rosca exterior conforme a BS 746
- L – Rosca interior según BS 746 3/4ʺ (con arandela)
- Gases combustibles: Apto para gases según EN 437
- Rango de temperatura ambiente: – 20 °C a 60 °C
- Presión nominal: MOP 0,1
- Caudal nominal: 6 m³/h (gas natural), 4,8 m³/h (aire)
- Fuga interna permitida: < 30 l/h (aire) para pasar a través del dispositivo cerrado.
- Material de la carcasa: Acero
- Cumple con la nueva normativa IGEM / G / 5 Ed. 3, 2022 para gas en edificios de ocupación múltiple (Reino Unido)
- Directiva sobre equipos a presión (2014 / 68 / UE)
- Según DIN 30652-1 (SENTRY GS)
- Factor de cierre fs: fs < 1,45 (Tipo K)
- Tras las alemanas DVGW-TRGI 2018 y DVFG-TRF 2021
