Accesorios
Para reguladores de presión de gas
Dispositivos limitadores de ventilación
Los dispositivos limitadores de ventilación Maxitrol eliminan la necesidad de tender tuberías de ventilación hacia el exterior. Están diseñados para su uso en interiores y en espacios donde es crítico limitar la cantidad de escape de gas debido a un fallo del diafragma. Los dispositivos limitadores de ventilación no deben utilizarse en exteriores si están expuestos al medio ambiente. La válvula de retención permite una aspiración sin obstrucciones para garantizar una respuesta rápida del diafragma del regulador durante el ciclo de apertura, pero limita la fuga de gas para que se mantenga dentro de los requisitos de las normas ANSI y EN 88 en caso de que se rompa el diafragma.
| Modelo | Rosca | Uso en … |
|---|---|---|
| 12A04 | 1/8″ NPT | RV48, RV52, RV53, RV61, R400(S), R500(S), R600(S) |
| 12A09 | 1/8″ NPT | 325-3, 325-3L; OPD48, OPD600 |
| 12A34 | 3/8″ NPT | RV81 |
| 12A39 | 3/8″ NPT | 325-5, 325-5L; OPD210D |
| 12A49 | 1/2″ NPT | 325-7A, 325-7AL, 325-9, 325-9L; OPD210E |

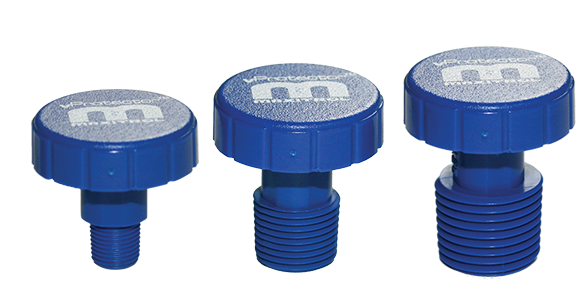

Protectores de ventilación
Diseñados para aplicaciones en exteriores. Se utilizan en la abertura de ventilación para proteger el orificio de ventilación de la lluvia, la nieve, el polvo, los insectos y otras partículas extrañas.
| Modelo | Rosca | Uso en … |
|---|---|---|
| 13A30-50 | 1/8″ NPT | 325-3, 325-3L, RV48, RV52, RV53, RV61, R500(S)(Z), R600(S)(Z) |
| 13A31-50 | 3/8″ NPT | 325-5, 325-5L, RV81, 210D |
| 13A32-50 | 1/2″ NPT | 325-7A, 325-7AL, 325-9, 325-9L, RV91, 210E |
| 13A33-10 | 3/4″ NPT | 325-11, 325-11L, 210G, RV111 |
Orificio limitador de ventilación
El orificio se encuentra en el lateral del cuerpo, debajo del cabezal. Este orificio fijo limita por igual la aspiración y el escape.
| Modelo | Rosca | Uso en … |
|---|---|---|
| 12A06 | 1/8″ NPT | RV48, RV52, RV53, RV61, R400(S), R500(S), R600(S) |
Conectores de tubo de ventilación
Manguito roscado: conjunto de dos piezas en el que la tuerca se aprieta dentro del conector macho.
| Modelo | Rosca |
|---|---|
| 11A03 | Conecta una rosca hembra de ⅛» a un tubo de ⅛» de diámetro exterior. |
| 11A04 | Conecta una rosca hembra de ⅛» a un tubo de ¼» de diámetro exterior |
Tuerca de manguito roscada – para RV20V
| Modelo | Rosca |
|---|---|
| 11A08 | Tuerca de manguito roscada 5/16-24 para tubo de ⅛» de diámetro exterior |
Racor de compresión: la tuerca y el manguito se introducen en el tubo y se aprietan en el cuerpo del racor.
| Modelo | Rosca |
|---|---|
| 11A05-42 | Conecta una rosca hembra de ¼» a un tubo de ¼» de diámetro exterior |
| 11A05-61 | Conecta una rosca hembra de ⅛» a un tubo de ⅛» de diámetro exterior. |
| 11A05-63 | Conecta una rosca hembra de ⅜» a un tubo de ⅜» de diámetro exterior. |
| 11A05-64 | Conecta una rosca hembra de ½» a un tubo de ⅜» de diámetro exterior. |
Precintos a prueba de manipulaciones
Papel con dorso autoadhesivo permanente. Cualquier intento de retirar estos precintos destruirá el material de la cara frontal y dejará residuos de adhesivo en la superficie subyacente. Por lo tanto, cualquier manipulación se detecta fácilmente. Disponible para todos los modelos roscados. La presión de salida aparece impresa en el precinto.
| Modelo | Uso en … |
|---|---|
| 101310 | RV12, RV20L, RV47, RV48, RV52, RV53, RV61, R400(S)(Z), R500(S)(Z), R600(S)(Z), 325-3, 325-5 |
| 101311 | RV81, RV91, RV111, 210D, 210E, 210G, 325-7A, 325-9 |

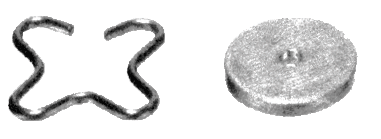

Amortiguador de ventilación
| Modelo | Uso en … |
|---|---|
| KVOP-3 | 325-5, 325-5L |
| KVOP-4 | 325-7A, 325-7AL, 325-9L |
Rejillas de ventilación
Supresor de llamas de latón con malla de 40, para instalar en la salida del conducto de ventilación. Evita la ignición de la mezcla de gas y aire que pudiera haber en la cámara superior del diafragma.
| Modelo | Rosca |
|---|---|
| 13A03-1 | Para ventilación ⅛» NPT |
| 13A03-2 | Para respiradero de ¼» NPT |
| 13A03-3 | Para respiradero ⅜» NPT |
| 13A03-4 | Para respiradero de ½» NPT |
| 13A03-6 | Para respiradero de ¾» NPT |
Conector de grifo de presión
Conector de grifo de presión instalado como parte del sistema de control. Se trata de un racor para manguera que incorpora un sistema de sellado integrado para comprobar las presiones de entrada y salida. De este modo, se ha eliminado la necesidad de utilizar un racor especial con espiga.
| Modelo | Rosca |
|---|---|
| PF10 | ⅛» NPT |
Tapa antipolvo
Se utiliza en la abertura de ventilación para evitar la obstrucción del orificio de ventilación por polvo u otras partículas extrañas. Tapa de plástico a presión.
| Modelo | Rosca |
|---|---|
| 13A09 | Para ventilación ⅛» NPT |
