Los sistemas electrónicos de modulación de llama de gas de la serie 14 de Selectra están diseñados para equipos de calentamiento de aire de reposición de combustión directa. Entre sus aplicaciones, tanto para fabricantes de equipos originales (OEM) como para adaptaciones posteriores, se incluyen el control climático ambiental, así como los procesos de calefacción industriales o comerciales. Entre los componentes electrónicos complementarios disponibles de serie se incluyen selectores de temperatura, amplificadores y sensores de temperatura, en una amplia variedad de configuraciones.
La serie 14 es compatible con las válvulas moduladoras o moduladoras-reguladoras M411, M511, M611 y MR212 (D, E, G o J) de Maxitrol. Las válvulas moduladoras o moduladoras-reguladoras electrónicas exclusivas del sistema Selectra controlan el caudal de gas con una respuesta instantánea y un ajuste continuo para mantener constante la temperatura del aire de salida.

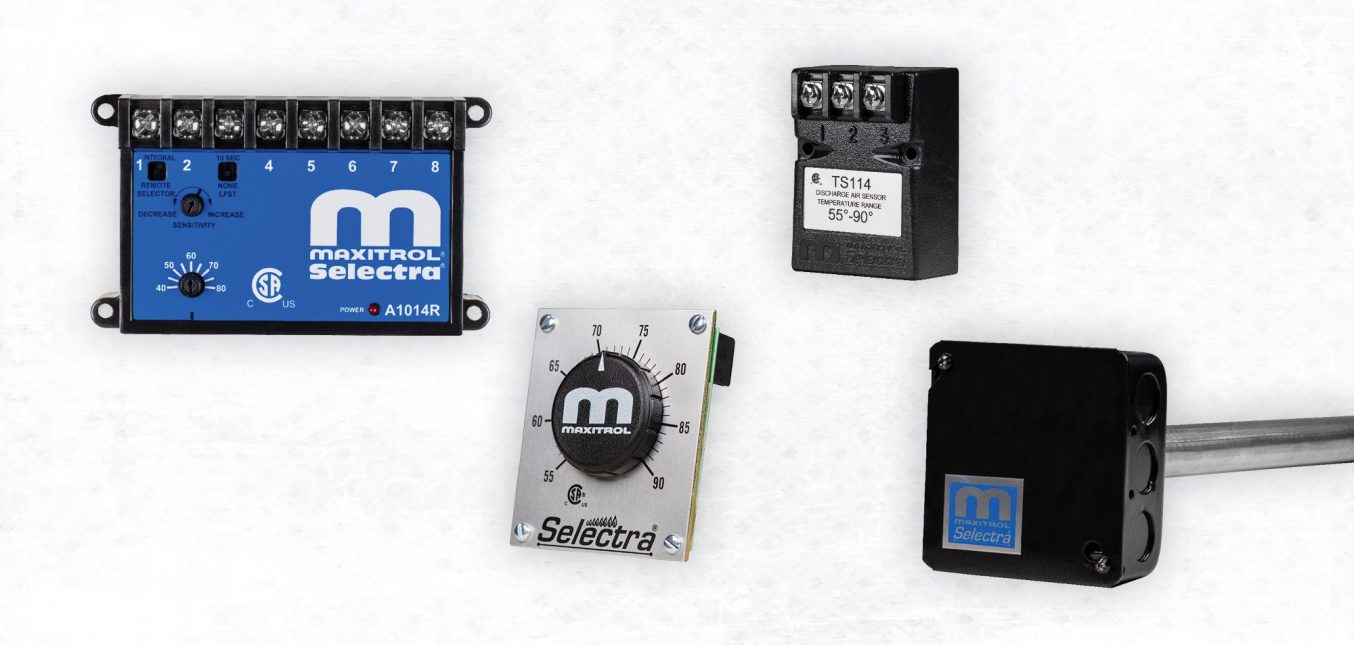

Los componentes de la serie básica 14 incluyen un amplificador, un regulador de temperatura integrado o remoto, un sensor de temperatura del aire de salida y un tubo mezclador.
Amplificador
Amplificador: suministra una tensión continua variable a la válvula de gas moduladora en función de los datos recibidos del dial de ajuste de temperatura y del sensor de temperatura del aire de descarga.
Configuración inicial
- Interruptor de dial: integrado o remoto
- Interruptor de arranque a baja potencia: OFF, 10 segundos
- Mando de ajuste de sensibilidad

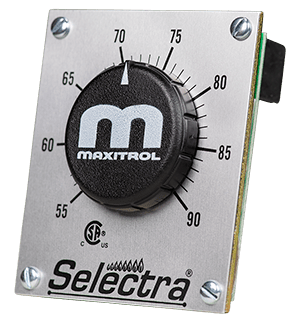

Mando de temperatura
- Mando de temperatura integrado o a distancia: permite ajustar la temperatura deseada del aire de salida

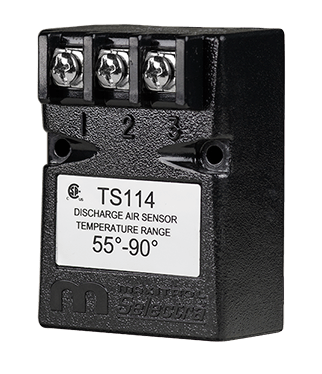

Sensor de temperatura del aire de escape
- El sensor de temperatura del aire de salida mide la temperatura del aire de salida (termistor NTC)

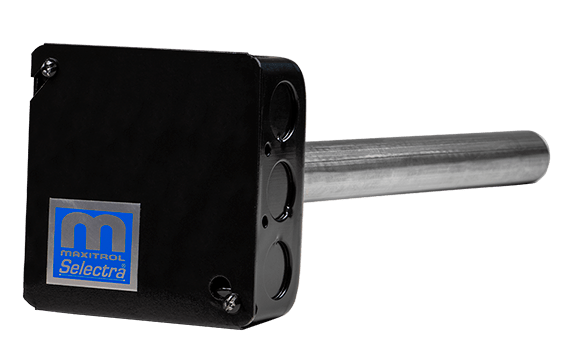

Tubo mezclador
- La temperatura del tubo de mezcla MT homogeneiza la corriente de aire estratificada en el conducto.
Componentes opcionales de la serie 14
Prioridad de la habitación: aumenta automáticamente la temperatura del aire de salida cuando la temperatura ambiente desciende por debajo del punto de consigna T115 del termostato de la habitación.
Sensor de aire de entrada: relaciones predeterminadas (por ejemplo, 8:1) que aumentan el punto de consigna de la temperatura del aire de salida (+1) por cada disminución de la temperatura del aire de entrada (-8) con respecto a un valor de referencia de 60 °F.
