SENTRY GS
GS-Überlaufventile
SENTRY GS-Überlaufventile
SENTRY GS-Überlaufventile sind so konstruiert, dass sie sich schließen und den Gasfluss unterbrechen, wenn eine vordefinierte Durchflussrate erreicht wird. Gasversorgungsunternehmen verwenden Überströmventile (EFV), um das Risiko von Schäden im Falle eines Bruchs der Gasleitung zu minimieren. SENTRY GS werden seit mehr als 25 Jahren erfolgreich und effektiv in unterirdischen Gasversorgungsleitungen und Hausinstallationen auf der ganzen Welt eingesetzt. Allein in Deutschland sind derzeit mehr als 1.000.000 Maxitrol Überströmventile in Betrieb.
Maxitrol EFVs werden im Werk eingestellt und bieten einen präzisen und zuverlässigen Schließdurchfluss. Im Nenndurchflussbereich bleibt der EFV in einer stabilen, offenen Position. Wenn er mit einem Bypass ausgestattet ist, öffnet SENTRY GS wieder, nachdem die nachgeschaltete Leitung repariert und wieder unter Druck gesetzt wurde.
Zertifizierungen
Eigenschaften
- Nennweiten von DN15 bis DN50 (d20 bis d63)
- Betriebsdruckbereiche von 1,5 bis 500 kPa
- Werksgeprüft, sowohl einzeln als auch als komplette Einheit
- Keine synthetischen Materialien für energieübertragende Komponenten verwendet
- Maximaler Schließdurchfluss von 1,45 mal dem Nenndurchfluss
- Kalibrierte Bypass-Öffnung mit enger Toleranz für eine schnelle Wiederöffnung
- Niedriger Druckverlust
- Patentiertes Dämpfungssystem, das die Anzahl der unerwünschten Abschaltungen stark reduziert
SENTRY GS für Hausinstallationen
Überströmventile für Hausgasanlagen werden hinter dem manuellen Hauptgasabsperrventil (ECV) installiert. SENTRY GS sind auch in Kombination mit einer thermisch aktivierten Absperrvorrichtung SENTRY GT erhältlich, die den Gasfluss bei Temperaturen zwischen 92 °C und 100 °C absperrt.

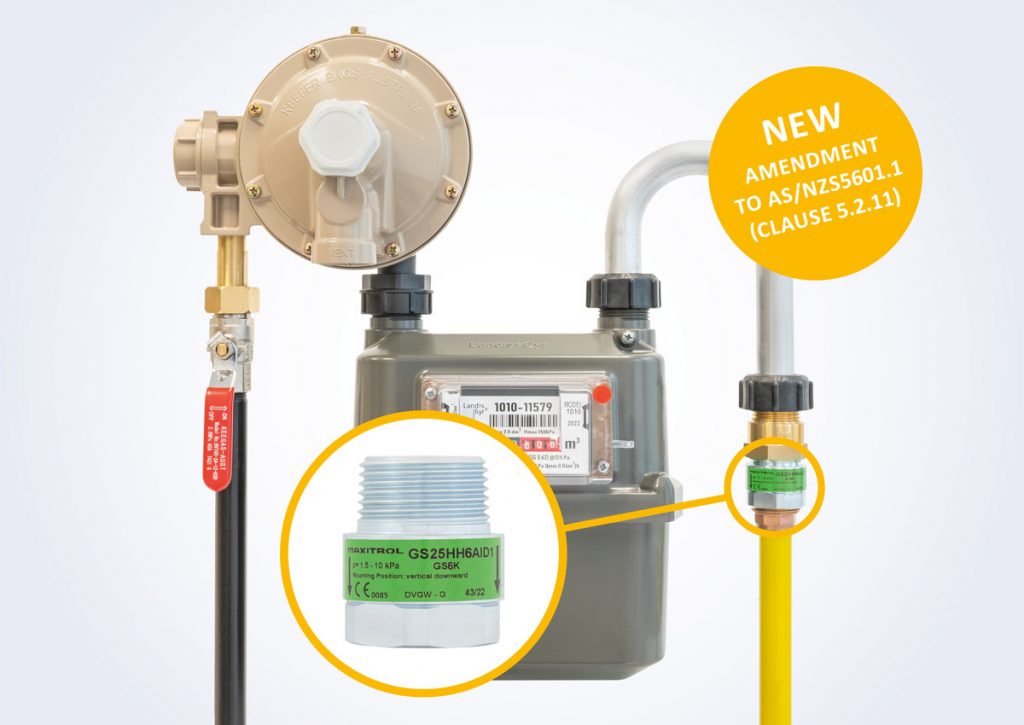

🇦🇺 NEU für Australien und Neuseeland
Dieser SENTRY GS EFV wird stromabwärts des Reglers und vor einer mehrschichtigen Leitung installiert. SENTRY GS EFVs mit Bypass-Blende öffnen sich automatisch wieder, nachdem die nachgeschaltete Leitung repariert und wieder unter Druck gesetzt wurde.
Entspricht den neuen AS/NZS5601.1 (Klausel 5.2.11) Installationsvorschriften (verbindlich für Australien ab 31. März 2023)
- Betriebsdruckbereich: EU 1,5-10 kPa (AU/NZ 1,25-10 kPa)
- Das Modell SENTRY GS „Z“ ist für horizontale und aufwärts gerichtete Strömungsrichtung
- Das Modell SENTRY GS „D“ ist nur für die Flussrichtung nach unten geeignet.
- Gewindeanschlüsse entsprechen der EN 10226-1 (ISO 7-1) von ½“ bis 2″ (DN 15-50)
- BS 746 Verbindungen verfügbar
- Nenndurchflüsse von 1,6m3/h Erdgas bis 16m3/h
- Der Schließfaktor des Typs „K“ liegt zwischen 1,3 und 1,45. Der Auslösedurchfluss liegt 30-45 % über dem Nenndurchfluss.
(In Deutschland kann nur dieser EFV-Typ mit Verbundrohr oder PEX-Rohr verwendet werden. Es ist der Typ „K“ gemäß der Definition in der Norm DIN 30652-1.) - Die von Maxitrol patentierte Drosselfunktion (DN 15 – 25) kann eine störende Absperrung bei Durchflussspitzen verhindern.
SENTRY GS für Gasversorgungsleitungen
Überströmventile werden vorzugsweise in der Abzweigleitung von der Hauptgasleitung und in der Gasversorgungsleitung installiert. Die SENTRY GS für unterirdische Versorgungsleitungen können als Sonderanfertigung bestellt werden, um kundenspezifische Installationsanforderungen zu erfüllen. Wir können die EFVs in Elektroschweißmuffen und Reduzierstücken liefern. SENTRY GS lassen sich mit einem Barcode (optional) auf dem Fitting leicht zurückverfolgen. Eine ID-Karte mit den Produktinformationen wird mit den Standard SENTRY GS geliefert.
